异形多极磁体怎么测？码实智能直线增强与正交增强扫描模式对比

——扫描式成像天生各向异性，而异形件的特征方向是随机的；这就是四种扫描模式存在的理由

【导语】 圆环好测，因为它规则、对称、能自然定心；异形件难测，因为它三样都不占。一块带凹角、窄颈、不对称多极的异形磁体放在扫描台上，摆放角度是随机的，特征的走向是随机的，而扫描设备的成像能力在两个方向上并不相同——这正是问题的根源。宁波码实智能科技（MAS）的平面磁成像分析仪MAS-PlaneScanner-A1，功能列表里，磁场成像一项写着四种模式：普通扫描、直线增强、正交扫描、正交增强。本文要讲清楚三件事：为什么扫描式成像天生各向异性、四种模式各自在补什么、以及面对一块具体的异形件时该怎么选。文中所有数据来自码实智能设备软件对一组真实异形多极件的实测截图。

一、根源：扫描式成像的两个方向不一样

先说一个容易被忽略的事实：扫描成像的分辨率是各向异性的。

码实智能这台设备的成像方式是探头沿一条线扫过去，走完一行，进给一步，再扫下一行。于是图像的两个方向，其采样点的来源完全不同。

方向	采样点由什么决定	典型间距来源	受一维滤波影响
沿扫描线方向	采样率与扫描速度共同决定	通常远细于成像栅格，可过采样	滑动窗口沿此方向平滑，会展宽特征
垂直于扫描线方向	行与行之间的进给步距决定	由机械步进决定，无法靠采样率加密	一维滤波不作用于此方向，不被展宽



沿扫描线方向，采样点的密度由采样率与扫描速度共同决定。以0.1毫米栅格和100mm/s为例，每个像素的驻留时间是1毫秒，在这段时间里可以采集大量原始样本——这个方向是过采样的，信息很富余。

垂直于扫描线的方向则完全不同。行与行之间的间距由机械进给决定，采样率再高也帮不上忙。这个方向的信息密度，是被机械步距硬性锁定的。

还有第二重不对称，来自滤波。上一篇拆解过，码实智能设备的第二级滤波是一个长度为250的滑动窗口，它沿着数据流方向做平均——也就是沿着扫描线方向。这意味着滤波带来的空间平滑只发生在扫描方向上，垂直方向不受影响。

两重不对称叠加，结果是：单向扫描得到的图，在扫描方向上采样密但被滤波展宽，在垂直方向上采样疏但不被展宽。两个方向的”有效分辨率”是两个不同的数字。

对规则圆环来说，这件事影响有限——圆环的特征在各个方向上尺度相近，两个方向的差异被平均掉了。但对异形件，它是致命的。

二、为什么异形件对模式特别敏感

异形多极件有三个特征，每一个都在放大上述不对称。

第一，特征方向随机。异形件上往往有细长的极条、窄颈、尖角，这些结构有明确的走向。如果某个窄特征的方向恰好垂直于扫描线，它就要靠行间距去分辨——而那是被机械步距锁死的方向。同样一块产品，转90度放，测出来的图可能不一样。

第二，无法自然定心。圆环放上去，算法可以拟合外圆确定中心；异形件没有这种天然基准，摆放角度必然随机。这一点在实测数据里看得很清楚。

第三，极形状不规则。规则多极的极是等分的扇形或矩形，而异形件的极可能是L形、T形或带缺口的多边形，这让基于形状假设的算法更容易失手。

把这三条合起来：异形件既不能保证特征方向与扫描方向对齐，也不能靠转动工件去迁就设备。所以只能反过来——让设备在两个方向上都测得一样好。这就是正交扫描存在的理由。

三、四种模式各自在补什么

扫描模式	做了什么	解决什么问题	节拍代价	典型适用
普通扫描	单方向逐行扫描一遍	基础成像，两个方向的有效分辨率不对称	基准（1×）	规则圆环、大面积平面多极，特征尺度大且各向同性
直线增强	在同一方向上叠加多趟扫描	提升该方向的信噪比与采样密度	约 2× 起	细长条状件、关键特征方向已知且能对齐装夹
正交扫描	增加与主方向垂直的第二组扫描	补齐垂直方向的分辨率，把成像拉回各向同性	约 2× 起	异形件、方向随机、有尖角与窄颈
正交增强	两个正交方向上都做增强叠加	同时获得各向同性与高信噪比	约 4× 起	异形件的首件／末件／争议复核／送样报告



把这张表的逻辑说透。

普通扫描是基准，它扫一遍就出图，节拍最优，但两个方向的有效分辨率不对称。对特征尺度远大于这种不对称量的产品——比如一个十六极环，其一对极的空间波长在十几毫米量级——这点不对称完全无关紧要。规则件用普通模式，是正确的选择，不是将就。

直线增强是在同一方向上叠加多趟。它提升的是这一个方向的信噪比与采样密度，但不改变各向异性——垂直方向该疏还是疏。它的适用场景很明确：产品上关键特征的方向是已知的，并且装夹能保证每次都对齐。此时只在关键方向上加密，比做全套正交扫描省一半时间。

正交扫描是补另一个方向。增加一组与主方向垂直的扫描后，原本靠机械步距决定的那个方向也有了密集采样，两个方向的成像能力被拉平，图像回归各向同性。同时，由于第二组扫描的滤波方向也随之旋转90度，滤波带来的方向性展宽也被对称化了。这是异形件的默认推荐模式。

正交增强则是两者叠加：两个正交方向上都做增强。它给出的是码实智能这台设备能达到的最好成像质量，代价是节拍成倍增加。它的定位不是产线全检，而是首件确认、末件验证、争议复核和送样报告——这些场合精度优先，节拍让位。

关于节拍代价，可以结合上一篇的运动学分析理解：76.4毫米的行程上，加速度1 m/s²、速度100mm/s时单趟约0.864秒。正交模式至少要多跑一组，增强模式还要叠加更多趟，因此模式选择对单件耗时的影响，往往比速度档的选择更大。做节拍表时，必须按”模式×速度档”的组合去索取实测耗时，而不能只按速度折算。

四、实测：一次扫描，三件异形多极

下面是码实智能设备软件对一组真实异形多极件的实测结果。三件同型号产品被同时放进扫描区，一次成像全部完成。

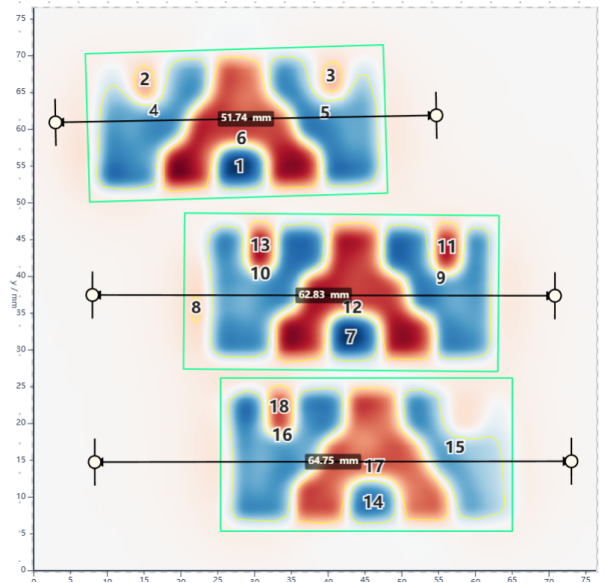

图1　三件异形多极磁体的磁场热力图。绿色多边形为算法自动识别的产品轮廓，数字为磁极编号。三件产品的摆放位置与角度各不相同。

先看图上最直观的信息：三件产品的摆放是随意的——位置不同、角度不同、甚至上下错开。而算法把每一件都单独框了出来，并分别编号了各自的磁极。

这一点对异形件的实际意义比看起来大。圆环可以靠拟合外圆定心，异形件没有这种便利；如果设备要求操作者把工件精确摆正才能分析，那么每一件的装夹都会变成一道费时且不可靠的工序。而从截图看，算法直接给出了每件的识别外形与旋转角。

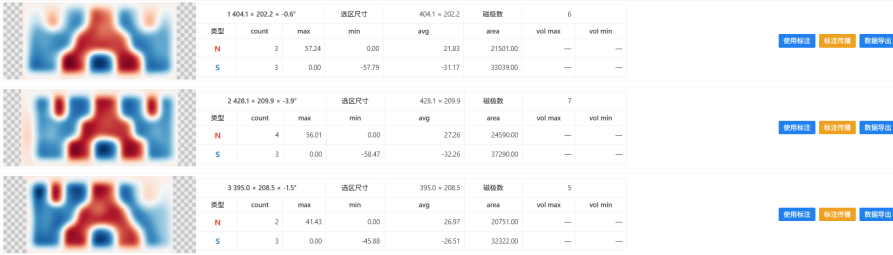

图2　码实智能软件对三件产品的逐件统计输出。每件分别给出识别外形尺寸、旋转角、磁极数，以及N极与S极各自的计数、峰值、均值与面积。

指标	件1	件2	件3	判读
识别外形（像素）	404.1 × 202.2	428.1 × 209.9	395.0 × 208.5	算法逐件拟合外形
识别旋转角	−0.6°	−3.9°	−1.5°	摆放角随机，算法自动校正
磁极数	6	7	5	同型号却不一致，首要异常信号
N极计数	3	4	2	件3少识别一个N极
N极峰值 (mT)	57.24	56.01	41.43	件3低约26.8%
N极均值 (mT)	21.83	27.26	26.97	均值受面积影响，需结合面积读
N极面积 (mm²)	215.01	245.90	207.51	件3有效磁化面积最小
S极峰值 (mT)	−57.79	−58.47	−45.88	件3同步偏低



这张表里藏着两条值得展开的信息。

4.1 一个顺带的验证：0.1毫米栅格再次被证实

注意识别外形那一行给出的是像素值：404.1、428.1、395.0，平均409.07像素；高度平均206.87像素。而软件界面下方汇总显示的”选区平均尺寸”是40.9毫米 × 20.7毫米。

两者相除：409.07像素对应40.9毫米，206.87像素对应20.7毫米，换算比例正是每像素0.1毫米。

这与本系列第一篇做过的那道除法——扫描范围76.4毫米除以成像像素764等于0.1毫米——完全吻合。第一篇是从参数表推的，这一次是从真实测量数据反推的，两条路径得到同一个数。参数表上的标称值与软件的实际输出自洽，这是一台设备可信度最基本的体现。

4.2 更重要的发现：三件同型号产品，磁极数是6、7、5

这是这组数据里最值得警觉的一行。

三件本应完全相同的产品，算法识别出的磁极数分别是6、7、5；其中N极计数分别是3、4、2。同型号产品的极数不一致，是一个必须被解释的异常信号。

但解释可以有两个方向，而这正是需要谨慎的地方。

第一种可能是产品真的有问题——某一件的某个极没充上或充得太弱。

第二种可能是识别参数的问题。从截图可以看到，目标识别的参数里包含二值化阈值60、最小磁极面积50、最大磁极间隙20。磁极计数本质上是先把图二值化再做连通域分析，因此一个偏弱的极完全可能因为峰值低于阈值而被漏计，或者两个靠得近的极因为间隙小于阈值而被合并。也就是说，极数变化未必来自产品，也可能来自阈值。

怎么区分？看峰值。

件3的N极峰值是41.43mT，而件1与件2分别是57.24和56.01，平均56.62——件3低了约26.8%。S极峰值同样偏低（−45.88 对 −57.79 与 −58.47）。有效磁化面积也是三件中最小的207.51平方毫米。

峰值、面积、极数三个独立指标同时指向同一件产品，结论就清楚了：件3是真的弱，不是阈值造成的假象。这正是案例资料里”长度充磁不到位”那一类缺陷的典型表现——磁化区域没有充满设计范围，导致边缘的极偏弱甚至没能形成。

这个推理链值得记住，因为它是使用码实智能这类磁成像设备的基本功：任何单一指标的异常都可能来自算法参数，只有多个独立指标同时指向同一结论时，才能判定为产品问题。

五、用直线剖面把结论坐实

热力图和逐件统计给出了怀疑，剖面分析则提供了可写进报告的证据。







图3　在三件产品上各切一条水平直线测量线（长度分别为51.74、62.83、64.75毫米），用于横向比较同一位置的磁场分布。

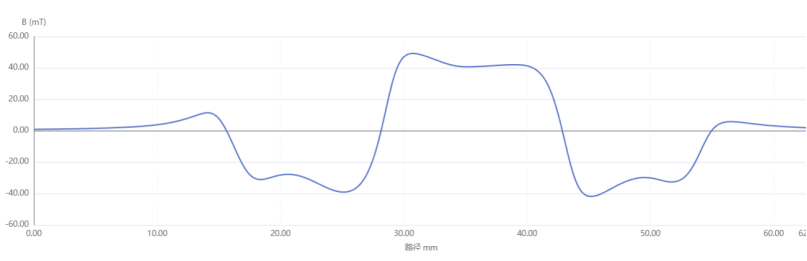

图4　测量线4（件2）的剖面波形。横轴为沿测量线的路径长度，纵轴为磁感应强度，可直接读出各极的峰值、极宽与过零位置。

测量线	长度 (mm)	最大值 (mT)	最小值 (mT)	N均值 (mT)	S均值 (mT)	磁极数
线3（件1）	51.74	44.64	−40.41	20.77	−28.86	4
线4（件2）	62.83	49.18	−41.91	17.50	−29.04	4
线5（件3）	64.75	37.03	−35.90	14.18	−23.24	4



三条测量线的磁极数都是4，说明在这条路径上三件产品的极序结构是一致的——差异不在结构，在强度。

而强度的差异是系统性的：件3的最大值37.03mT相对前两件均值46.91低约21.1%，N均值14.18相对19.13低约25.9%，S均值−23.24也同步偏低。三个指标一致下降约两成到两成半，与前面逐件统计得出的26.8%相互印证。

到这一步，判定链条就完整了：热力图上看出可疑，逐件统计给出量化差异，剖面分析在同一路径上复现了这个差异。三层证据互相独立、结论一致，这样的检测报告拿到客户面前是站得住的。

这也再次说明码实智能磁成像系列反复强调的那条原则：图负责发现，数负责判定。异形件因为形状复杂、更容易看走眼，对这条原则的依赖比规则件更强。

六、实操：面对一块异形件，怎么选模式

把前面的分析变成可执行的判断顺序。

第一步，看特征尺度。如果产品上最细的关键特征（窄颈、细极条、过渡带）尺度明显大于毫米量级，各向异性带来的差异可以忽略，普通扫描即可。不要为了”更保险”而默认上正交增强——那是拿节拍换不存在的收益。

第二步，看特征方向是否可控。如果关键特征方向单一，且装夹能保证每件都以相同角度放入（比如有定位槽或V形块），那么直线增强是性价比最高的选择：只在关键方向加密，时间成本约为正交模式的一半。

第三步，如果方向不可控——这是异形件的常态，正如图1里三件产品分别偏了−0.6°、−3.9°、−1.5°——就用正交扫描。既然无法保证特征与扫描方向对齐，就让两个方向都测得一样好。

第四步，看用途。产线全检用能满足判定要求的最快模式；而首件、末件、争议复核、送样报告用正交增强，把成像质量拉满。同一款产品在不同场合用不同模式，是正常且推荐的做法。

第五步，也是最容易被忽略的一步：模式一旦确定，就必须冻结。

这一条延续前几篇的核心纪律。不同模式的成像特性不同，同一件产品在普通模式与正交增强模式下测出的峰值、极宽、面积会存在系统性差异。因此模式必须与速度档、滤波参数、量程档一起绑进配方号，换型时整组切换；判定门限必须按模式分别标定；做历史比对时，跨模式的数据不可放在同一条趋势线上。

换句话说，模式不是”想用哪个用哪个”的临场选择，而是配方的一部分。

七、异形件的三个额外注意事项

除了模式选择，异形件还有几处与规则件不同的地方。

第一，一次多件是重要的效率来源。从图1可以看到，三件产品被同时放入76.4×76.4毫米的幅面内一次扫完，算法自动分离并逐件出数。异形件通常尺寸不大（本例中单件约40.9×20.7毫米），一次放三件甚至更多，等于把单件节拍摊薄到三分之一。做节拍规划时应当把这一点算进去——它对异形件的经济性影响，可能比选哪个速度档更大。

第二，识别参数需要按产品调。二值化阈值、最小磁极面积、最大磁极间隙、多边形拟合精度这几个参数，对异形件的识别结果影响很大。规则件用默认值往往就能跑通，异形件则通常需要针对具体形状调一次，然后固化进配方。调参的验收标准很简单：拿一批已知良品去跑，识别出的极数应当稳定一致，不能这一件6个、下一件7个。

第三，异形件更需要防翘曲。异形件的形状不规则，接触面往往不是完整平面，比圆环更容易放不平。而前面几篇算过，提离变化0.1毫米就带来约4.5%的峰值变化，倾斜1度在17.5毫米半径处造成约13%的峰值差——这个量级足以淹没真实的产品差异。对异形件，装夹方案的设计应当优先于参数调优。

结语：设备的适用边界，取决于它有没有为”不规则”做过准备

一台磁场扫描仪——比如码实智能这台——能测圆环，说明它能成像；能测异形件，才说明它把成像这件事想透了。

因为异形件把扫描式成像的所有隐含假设都打破了：不能假设特征方向与扫描方向对齐，不能假设工件能自然定心，不能假设极的形状规则。四种扫描模式的存在，本质上是对”方向不可控”这个现实的正面回应；而算法自动识别每件的轮廓与旋转角、一次扫描分离多件并逐件出数，则是对”摆放不可控”的回应。

回到那组实测数据：三件随意摆放、各自偏转不同角度的异形件，一次扫描后被逐件框出、逐件编号、逐件给出峰值、面积与极数，并在其中准确地把偏弱的那一件区分了出来——峰值低26.8%，面积最小，极数偏少，三个独立指标一致指向同一结论。

这大概就是”适用范围广”这句话最实在的含义：不是参数表上多写了几种模式，而是当产品变得不规则时，测量的可靠性没有跟着一起变得不规则。

（本文所用图像与数据均为码实智能设备软件真实截图，来自宁波码实智能科技（MAS）公开案例资料；界面元素、参数名称与识别结果以截图所示版本为准，不同软件版本可能存在差异。四种扫描模式的具体实现方式为依据扫描成像通用原理与功能描述做出的技术解读，非厂商披露的内部设计；各模式的实际节拍倍数应以码实智能实测数据为准。文中像素-毫米换算、峰值差异百分比均由截图数据直接计算，读者可自行复核。对件3偏弱成因的判读为依据图谱与指标做出的技术分析，实际根因需结合工艺现场核实。本文不构成任何设备的选型建议。）
